设计优化：如何避免V割断板边破槽孔

创建时间：2023-07-07 11:12 更新时间：2024-12-12 18:49

21707

0

文档错误过时,

我要反馈

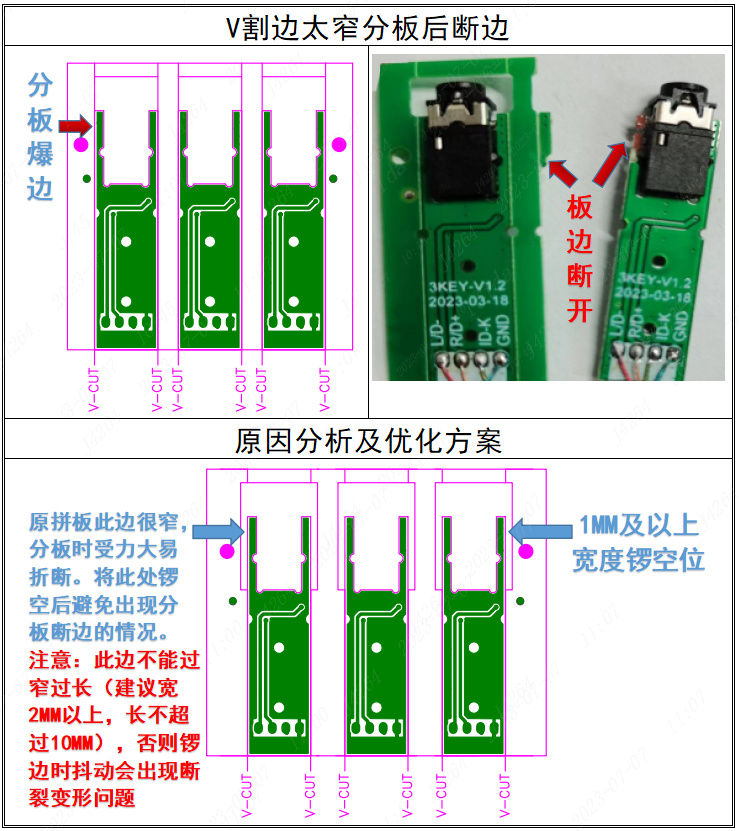

常规的拼板方式有V割拼板和邮票孔拼板，然后在SMT组装元器件后再分开成单元板，在拼板时需要留意V割的地方，板边不能太窄，且距离槽孔不能太近，以避免分板后断边和孔/槽破裂。

改善优化方案

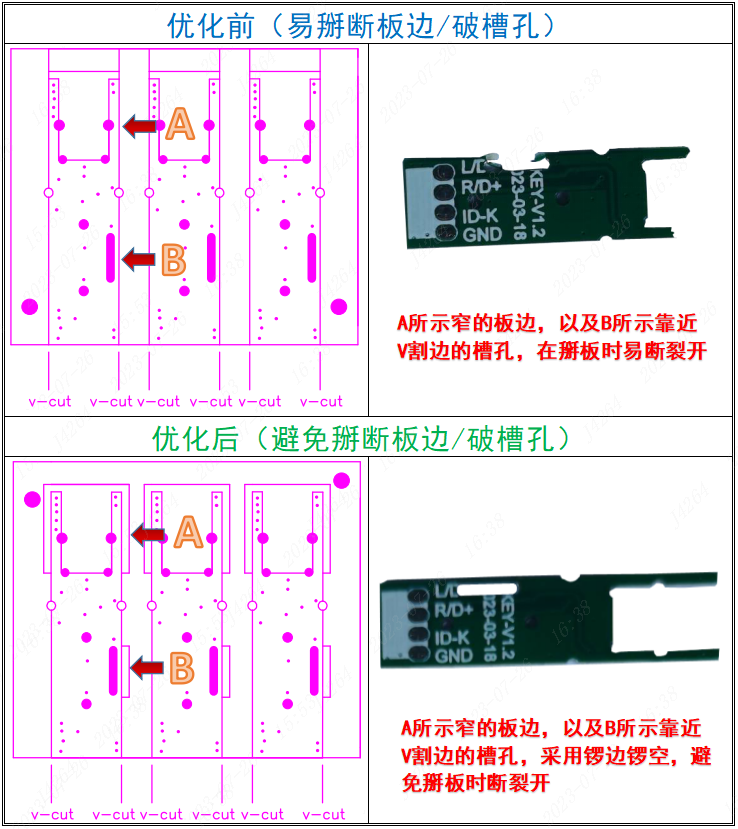

对于V割或邮票孔拼板的，需要考虑分板后的受力面。一般地，连接面宽没有缺口的受力强，不易断。而连接面窄，有槽孔等缺口的受力弱，那么就可能出现断板边，破槽孔的情况。对于此类的能优化设计的尽量设计好，不能优化的请在分板时借助工具小心分板。
